En jordningstransformator med en inbyggd Petersenspole kompenserar jordfel. Petersenspolen kan ha ett specifikt kompensationsvärde eller vara utrustad en omsättningskopplare med fasta steg för reglering av kompensationsvärdet.

Denna produkt används vanligtvis utöver en redan existerande justerbar Petersenspole vid en krafttransformatorstation, när behovet av kompensation ökar och den befintliga Petersenspolen blir för liten.

Shuntreaktorer används för att kompensera kapacitiv reaktiv effekt som genereras av långa och lågbelastade distributionsledningar och jordkablar. Shuntreaktorer kan också konstrueras för att fungera som kombinerad shuntreaktor med Petersenspole-funktion. I ett sådant fall kompenserar reaktorn jordfel när nollpunkten är jordad – med andra ord, den kompenserar både jordfelsströmmar och reaktiv effekt.

När det gäller shuntreaktorer är en genomtänkt elplanering och en robust mekanisk konstruktion avgörande. Denna kombination minskar vibrationerna i konstruktionen och därmed även ljudnivån.

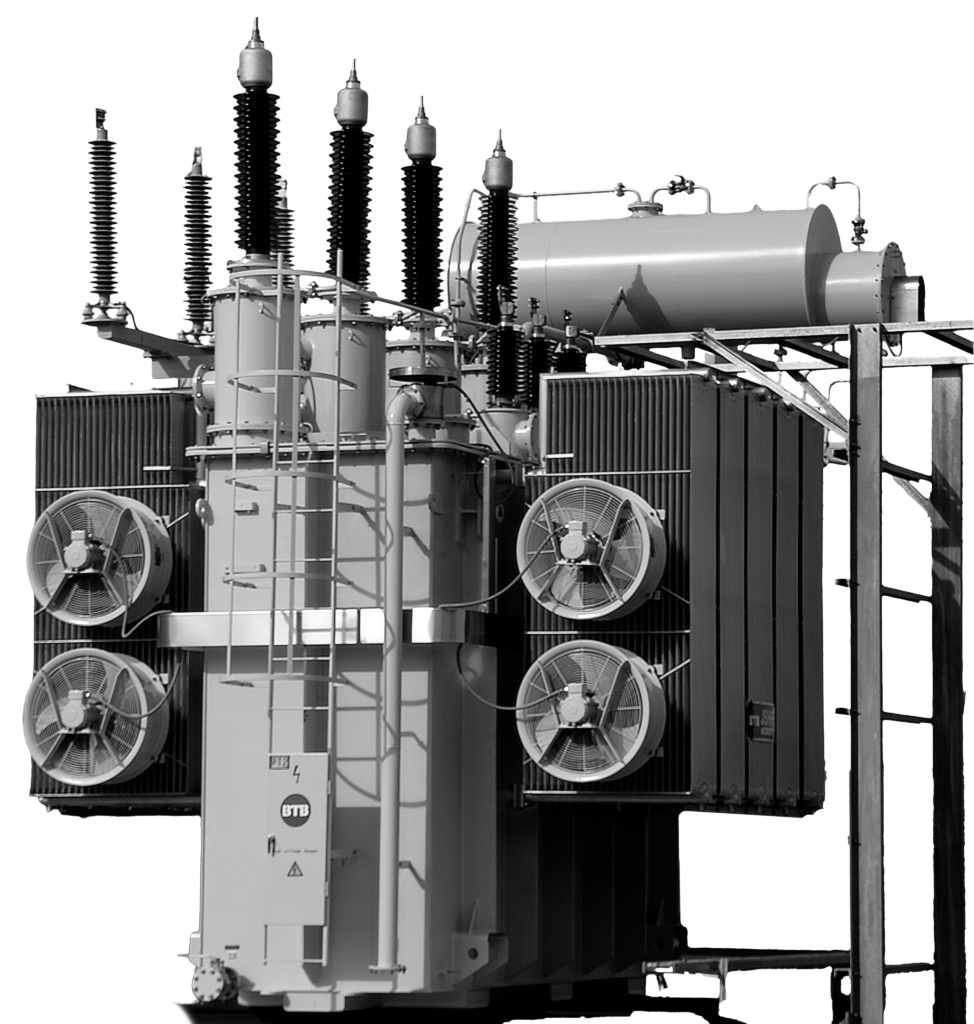

En shuntreaktor för centraliserad kompensation är ganska långt konstruerad på samma sätt som en traditionell krafttransformator. Det finns dock några egenskaper som är specifika för shuntreaktorer. Shuntreaktorn har till exempel en järnkärna som är delad av en eller flera luftspalter, vilket minimerar förluster, buller och vibrationer.

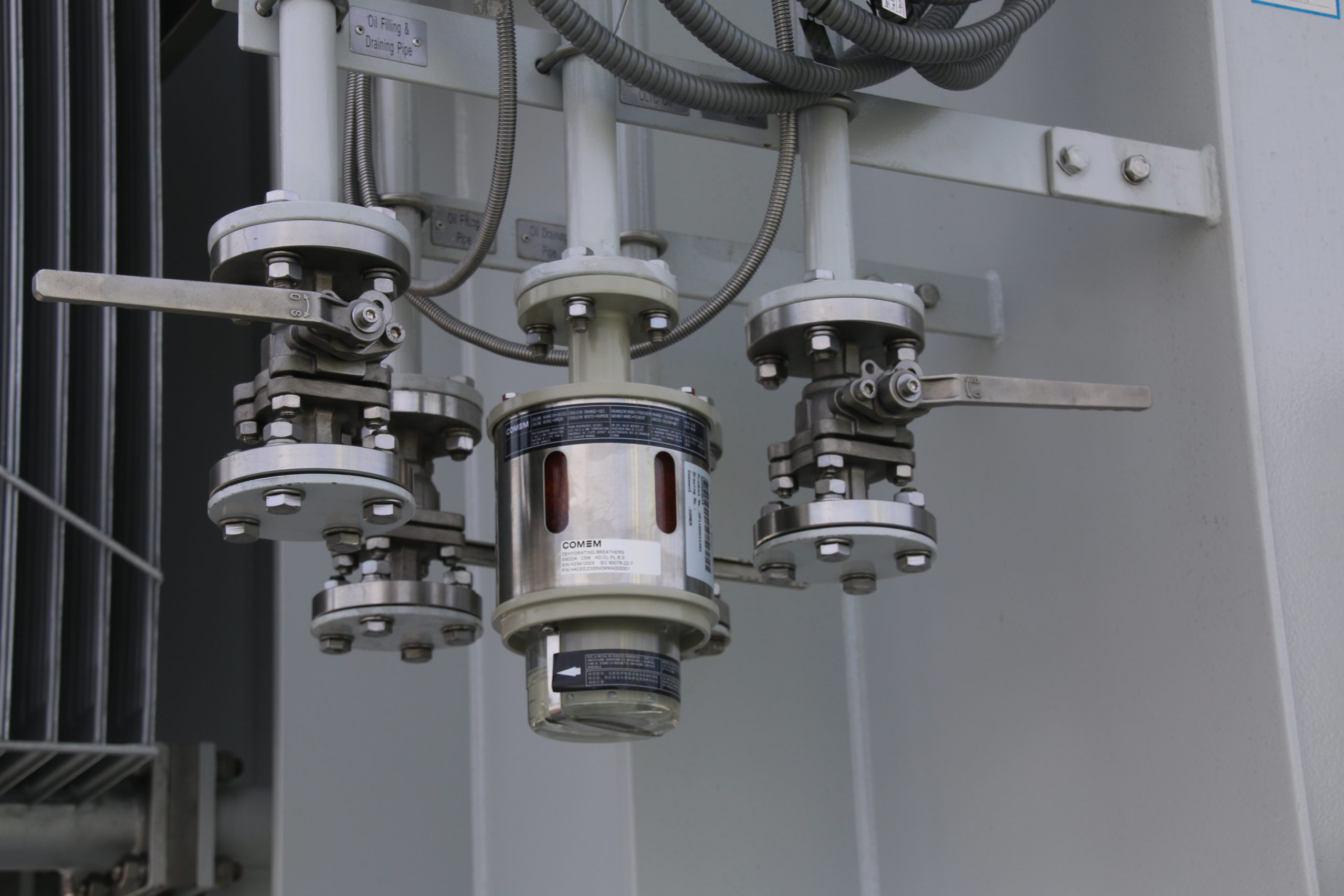

Mindre shuntreaktorer kan tillverkas med en korrugerad tankkonstruktion, antingen som hermetiskt tillslutna eller med oljeexpansionskärl. För större effekter rekommenderar vi att man använder en robust tankkonstruktion med ett oljeexpansionskärl.

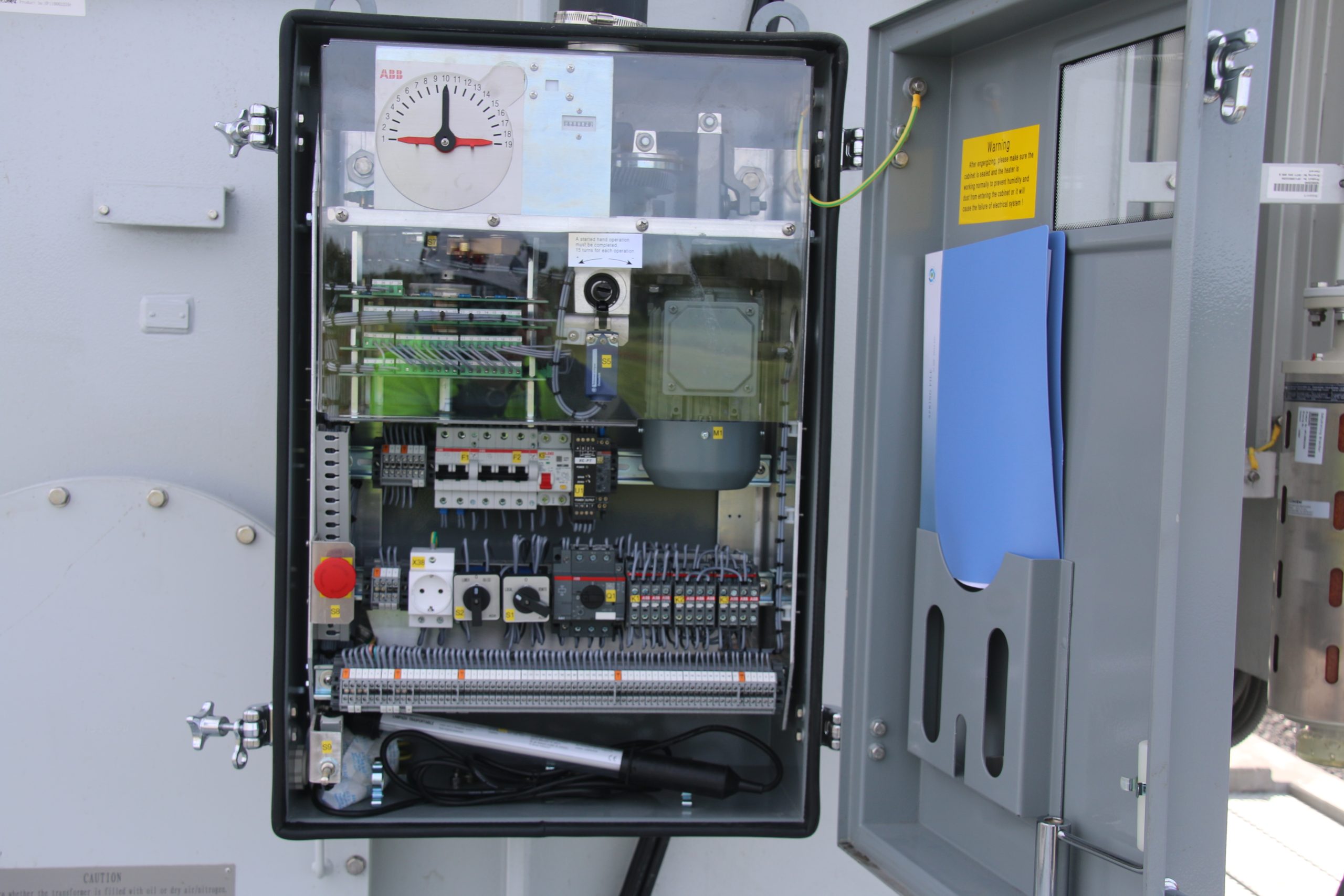

Shuntreaktorer är alltid i kontinuerlig drift med full effekt när de är anslutna till nätverket, såvida de inte är utrustade med omsättningskopplare eller lindningskopplare och belastas med lägre effekt. För ändringar i kompensationsbehovet (säsongs eller dagliga) kan en reglerbar shuntreaktor (VSR) vara en ekonomisk lösning. Sådana enheter är vanligtvis utrustade med en lindningskopplare (OLTC) för reglering av kompenseringen av den reaktiva effekten under last.

Specifikationer:

• oljeisolerad shuntreaktor upp till 72,5 kV och 40 MVAr
• specifikt kompensationsvärde eller med reglering av kompenseringen genom:
  • • manuell omsättningskopplare
    • motoriserad omsättningsskopplare
    • reglerbar shuntreaktor (VSR) med lindningskopplare
• med eller utan Petersenspole-funktion för kompensering av jordfelsströmmar
• i enlighet med referensstandard IEC 60076-6

En av våra lösningar för distribuerad jordfelskompensation kallas BTB Treactor. Transformatorn med jordningstransformator-funktion och inbyggd Petersenspole – även kallad Treactor – är en distributionstransformator med extra funktioner för att kompensera jordfelsströmmar.

24 kV-serien:

• oljeisolerad distributionstransformator: 50–1000 kVA, 20 500 V +-2×2,5 % / 400 V
• jordningstransformator med maximal nollpunktström 15 A som standard
• Petersenspole för kompensering av jordfelsströmmar med fasta steg: 0-5-7,5-10-12,5-15 A
• 2-timmars belastbarhet för jordningstransformatorn och Petersenspolen. Andra kompensationsvärden och annan belastbarhet fås på begäran.

Shuntreaktorer används för att kompensera kapacitiv reaktiv effekt som genereras av långa och lågbelastade distributionsledningar och jordkablar. Shuntreaktorer kan också utformas för att fungera som kombinerade shuntreaktorer med Petersenspole-funktion. I ett sådant fall kompenserar reaktorn jordfel när nollpunkten är jordad – med andra ord, den kompenserar både jordfelsströmmar och reaktiv effekt.

Båda ovan nämnda typerna kan kombineras ytterligare med en distributionstransformator inuti samma tank för att bättre utnyttja kompakta utrymmen.

När det gäller shuntreaktorer är en genomtänkt elplanering och en robust mekanisk konstruktion avgörande. Denna kombination minskar vibrationerna i strukturen och därmed även ljudnivån. Shuntreaktorn har en järnkärna som är delad av en eller flera luftspalter, vilket minimerar förluster, buller och vibrationer.

24 kV-serien:

• 20,5 kV oljeisolerad shuntreaktor
• kompensationseffekt i fasta steg: 59-89-118-148-178 kVAr
• med eller utan Petersenspole-funktion för kompensering av jordfelsströmmar i fasta steg på: 5-7,5-10-12,5-15 A
• kan integreras med en oljeisolerad distributionstransformator i samma tank
• i enlighet med referensstandard IEC 60076-6

En returledare för jordströmmar behövs för att skydda ett system mot jordfelsström. Jordningstransformatorer, som ibland kallas för nollpunktbildare, används för att skapa en konstgjord nollpunkt i ett trefassystem, vilket möjliggör jordning av nollpunkten. Jordningen kan göras med till exempel en Petersenspole eller ett nollpunktsmotstånd.

När vi konstruerar jordningstransformatorer är märkströmmen och längden på jordfel våra viktigaste parametrar.

Våra standard-jordningstransformatorer har naturell kylning och är hermetiskt tillslutna med en korrugerad tank. Isolervätskan är mineralolja och standardytbehandlingen lämpar sig för miljöer upp till korrosionsnivå C3 (ISO 12944).

Vår konstruktion är flexibel och vi kan vid behov även möta specifika krav på till exempel nollföljdsimpedas eller kortslutningsimpedans.

Flerspänningstransformatorn, även kallad multi-tap-transformator, är en transformator som är konstruerad för att fungera för olika nätspänningar med fast sekundärspänning. De olika primärspänningarna uppnås med uppdelade lindningar anslutna till en omsättningskopplare.

En typisk flerspänningstransformator transporteras och hanteras i allmänhet mycket fler gånger än en permanent installerad transformator. En flerspänningstransformator används ofta på otillgängliga områden under kontinuerlig hög belastning (GSU / Generator Step-Up) och ibland även i höga omgivningstemperaturer. Våra flerspänningstransformatorer är elektriskt, termiskt och mekaniskt förstärkta och konstruerade för att klara de påfrestningar som kan uppstå under transport och drift.

Den här typen av transformator har flera funktioner utöver att omvandla spänningen i det matande elnätet till spänningsnivån för likriktaren eller frekvensomriktaren.

Transformatorer för likriktar- och frekvensomriktardrift är speciellt utformade för att klara strömövertonerna som orsakas av liktriktaren eller frekvensomriktaren. Dessa transformatorer är vanligtvis tillverkade med flera sekundärlindningar som är fasförskjutna (t.ex. Dyn11d0) för att uppnå en 12-, 18-, eller 24-pulsdrift. Ju högre pulsnummer desto bättre är minskningen av övertonerna mot det matande elnätet. Elimineringen av övertonerna sätter dock mer stress på den transformatorns aktivdel på grund av ytterligare energiförluster. Det är viktigt att impedanserna mellan sekundärlindningarna är i balans när man konstruerar och tillverkar fasförskjutna transformatorer.

Transformatorer för likriktar- och frekvensomriktardrift är också utrustade med en jordad skärm mellan primär- och sekundärlindningarna för att minska radiofrekvensstörningar orsakade av omriktaren/likriktaren.

Våra noggrant konstruerade transformatorer kommer inte att överhettas vid hög drift, vilket garanterar en bra prestanda och en lång livslängd.

Starttransformatorer används som strömbegränsare för att starta trefasinduktionsmotorer, vilket eliminerar kortvariga spänningssänkningar i exempelvis svaga nätverk och för större elektriska motorer.

De här transformatorerna är konstruerade för att passa ett specifikt ändamål. Vi hjälper våra kunder att hitta rätt storlek och impedans, med tanke på faktorer såsom motorns storlek, startsekvens, starttid, lastcykler etc.

En starttransformator kan vara torrisolerad och luftkyld, okapslad för integrering i ställverket, utrustad med egen kapsling eller vara vätskekyld med mineralolja eller syntetisk vätska.

Ugnstransformatorer arbetar under svåra förhållanden på grund av den upprepade överbelastningen orsakad av kortslutningar i ugnen och överspänningen orsakad av brytarna.

Utmaningen när man konstruerar denna typ av transformator är kombinationen av hög ström och låg spänning. Ugnstransformatorer är vanligtvis utrustade med lindingskopplare för reglering av ugnens drift i olika steg i processen.

Transformatorns mekaniska konstruktion är vanligtvis anpassad till utrymmesbegränsningarna och skenanslutningen för att passa sammankopplingarna till ugnen. Kylningen är vanligtvis forcerad olje-/vattenkylning (OFWF) eftersom transformatorerna i de flesta fall står nära ugnen på grund av de höga strömmarna på transformatorns sekundärsida.

Järnvägstransformatorer är alltid konstruerade och tillverkade för ett specifikt järnvägssystem och baserat på detaljerade parametrar.

Järnvägssystemen kan delas in i två huvudgrupper: AC- och DC-system.

Typiska systemuppsättningar är:

• 15 kV AC 16 1/3 Hz
• 25 kV AC 50 Hz
• 1.5 kV DC
• 3 kV DC
• 1.2 kV DC

I järnvägssystemen kan du ha en kombination av stationära transformatorer (matningstransformatorer), sparkopplade transformatorer samt sugtransformatorer. Man använder i huvudsak tre olika system:

• Enfas-matning med en returledare
• Enfas-matning med en sugtransformator
• Tvåfas-matning med en sparkopplad transformator

Dessa system har alla sina fördelar, vilket bör tas i beaktande när man väljer järnvägssystem.

Våra standard-sugtransformatorer är utvecklade för det finska järnvägssystemet vid 25 kV AC 50 Hz. Vi kan också konstruera och tillverka sugtransformatorer för andra marknader enligt kundens specifika krav.
